Ercolina MB42 Beztrnná ohýbačka tahem
- Přihlaste se nebo se zaregistrujte pro získání slevy
- Doprava nad 5 000Kč zdarma
- Záruční a pozáruční servis
- Odborné poradenství
| Název | Kód | Obrázek | Cena bez DPH | Cena s DPH | Množství | |
| Ercolina MB42 PM Beztrnná ohýbačka tahem | MB42PM |
|
124 800 Kč |
151 008 Kč |
|
20% |
|
Stolní verze ohýbačky – jednofázové napájení
Doprava zdarma
|
||||||
| Ercolina MB42 PT beztrnová ohýbačka + sada 4 segmentů | MB42PMset |
|
165 672 Kč |
200 463 Kč |
|
20% |
|
Sada obsahuje ohýbací stroj MB42 PT (stolní verze) a 4 ohýbací segmenty pro trubky: 1/2" – 21,3 mm, 3/4" – 26,9 mm, 1" – 33,7 mm, 1 1/4" – 42,25 mm.
Doprava zdarma
|
||||||
| Ercolina MB42 M beztrnová ohýbačka tahem | MB42M |
|
182 000 Kč | 220 220 Kč |
|
|
|
Podlahová verze ohýbačky – jednofázové napájení, ovládací displej TC Plus
Doprava zdarma
|
||||||

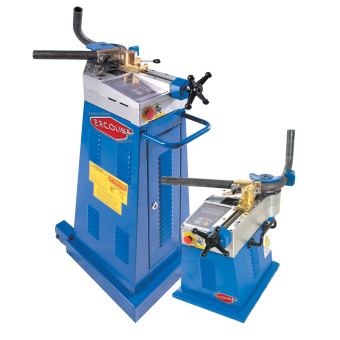

Ercolina MB42 Beztrnná ohýbačka tahem
ERCOLINA MB42 – výkonná beztrnová ohýbačka trubek do Ø 42 × 3 mm
ERCOLINA MB42 je kompaktní elektromechanická ohýbačka trubek s vysokou kapacitou, dostupná v podlahovém i přenosném stolním provedení. Umožňuje přesné a opakovatelné ohýbání trubek a profilů z oceli, nerezu, mědi, mosazi i hliníku bez použití vnitřního trnu.
Digitální řízení úhlu ohybu, nožní ovládání a patentovaný systém rychlé výměny nástrojů usnadňují obsluhu při kusové i opakované výrobě. Podlahovou verzi lze doplnit o dvouosé polohovadlo A40/P pro výrobu sériových ohybů v různých rovinách.
MB42 v kostce:
| ⚙️ Maximální kapacita ohybu | Ø 42 × 3 mm (ocel) |
| ✳️ Poloměr ohybu CLR | R10–R260 mm |
| ⚡ Motor / napájení | 1,1 kW / 220–400 V |
| ⏱️ Rychlost ohýbání | podle verze stroje |
| ⚖️ Hmotnost stroje | 50 nebo 80 kg |
Vlastnosti
- Elektromechanické ohýbání s digitálním zobrazením hodnoty osy C
- Programování úhlu ohybu a korekce zpětného pružení materiálu
- Kontrola zatížení během ohýbání a ochrana proti přetížení s výstražnými světly
- Rychlá a jednoduchá výměna nástrojů – patentovaný systém Ercolina
- Nožní ovládání ponechává obsluze volné ruce pro vedení trubky
- Jednofázové nebo třífázové provedení podle zvoleného modelu
- Podlahová nebo stolní verze podle požadavků pracoviště
- Snadné přemisťování podlahové verze pomocí integrovaných koleček a výsuvné rukojeti
- Volitelné dvouosé polohovadlo A40/P pro opakovanou výrobu ohybů v různých rovinách
Pro jaké trubky a materiály je MB42 vhodná
MB42 je vhodná pro dílenskou i sériovou výrobu ocelových a nerezových konstrukcí, nábytku, zábradlí, hydraulických rozvodů a dalších dílů z trubek, profilů a plných materiálů.
| Materiál | Max. kapacita |
|---|---|
| Standardní ocelová trubka | 42 × 3 mm |
| Nábytková trubka | 48 × 1,5 mm |
| St35 – hydraulické rozvody | 42 × 4 mm |
| Nerezová ocel AISI 304 / 316 | 42 × 2 mm |
| Potravinářská nerezová ocel | 42 × 2 mm |
| Měkká mosaz | 50 × 3 mm |
| Tvrdá měď a hliník | 54 × 2 mm |
| Měkká měď | 54 × 2 mm |
| Chránička TAZ | 60 × 2 mm |
| Vícevrstvé trubky – Mepla, Geberit apod. | 50 × 4 mm |
| Kruhová ocel S275J0 | Ø 30 mm |
| Plochá ocel S275J0 | 40 × 20 mm / 40 × 12 mm |
*Uvedené kapacity jsou orientační hodnoty závislé na druhu materiálu, jeho pevnosti, tloušťce stěny, poloměru ohybu a použitém nástroji. Konkrétní vhodnost pro váš materiál doporučujeme konzultovat s naším technikem.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Modul ohybu | 4 cm³ |
| Maximální kapacita ohybu | Ø 42 × 3 mm |
| Min. vnější průměr | 5 mm |
| Min. poloměr středové čáry (CLR) | 10 mm |
| Max. poloměr středové čáry (CLR) | 260 mm |
| Výkon motoru | 1,1 kW |
| Napájení | 220–400 V, 1 nebo 3 fáze, 50–60 Hz |
| Rychlost ohýbání | podle zvolené verze stroje |
| Rozměry podlahové verze D × Š × V | 400 × 570 × 1 000 mm |
| Rozměry stolní verze D × Š × V | 400 × 570 × 450 mm |
| Hmotnost podlahové verze | 80 kg |
| Hmotnost stolní verze | 50 kg |
| Ovládání | digitální řízení a nožní pedál |
Dostupná provedení
| Model | Provedení |
|---|---|
| MB42PT | podlahová verze s třífázovým motorem |
| MB42M | podlahová verze s jednofázovým motorem |
| MB42PM | kompaktní stolní verze s jednofázovým motorem |

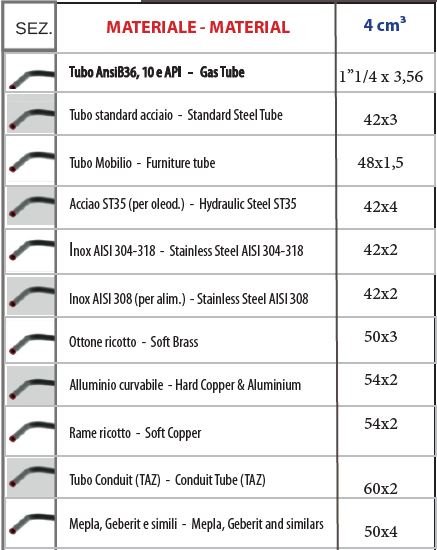

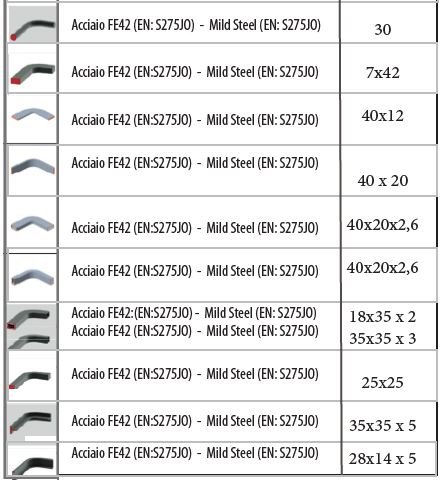

Maximální kapacita
Potřebujete poradit s výběrem verze nebo nástrojů?
Stáhněte si katalog ERCOLINA nebo nás kontaktujte přímo. Podle materiálu, průměru, tloušťky stěny a požadovaného poloměru vám doporučíme vhodnou verzi MB42 i správnou sestavu ohýbacích nástrojů.
